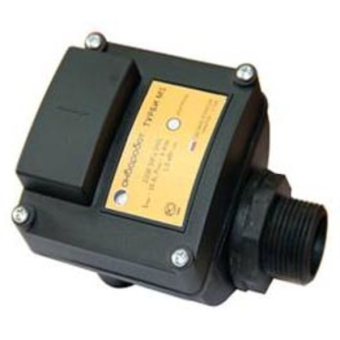

Блок автоматики к насосу ТУРБИ-М1 (Россия)

Блок «АКВАРОБОТ ТУРБИ-M1» предназначен для автоматического управления по потоку и минимальному давлению (Рмин) включением и выключением однофазных поверхностных и погружных (в том числе вибрационных) насосов, мощностью до 1,5 кВт, также он может быть использован, как устройство защиты насоса от работы в режиме «сухого хода» и других аварийных ситуаций (падение сетевого напряжения, неправильный монтаж и т.п.).


Блок управления автоматически включает насос при скорости потока более 2 л/мин и с тридцатисекундной задержкой отключает насос при скорости потока менее 2 л/мин.

При наличии небольших утечек в системе водоснабжения, при падении давления до заданной величины Рмин, устройство включает насос на 30 секунд, восстанавливая давление в системе.

Принцип работы

При скорости потока более 2 л/мин насос включается и качает воду непрерывно (режим накачки).
При прекращении потока воды или снижении его скорости до 2 л/мин насос выключается с задержкой 30 секунд (дежурный режим).
Переход из дежурного режима в режим накачки происходит:
– при появлении потока воды (более 2 л/мин), но не ранее, чем через 2 секунды после выключения насоса;
– при снижении давления в системе до величины Рмин, в случае утечек со скоростью менее 2 л/мин.
При отсутствии потока воды и снижении давления в системе до величины Рмин, насос включается и работает в течение 30 секунд. Если по истечении тридцатисекундного интервала скорость потока воды через устройство не превысила величину 2 л/мин, блок управления переходит в режим предварительной аварии.
После перехода в режим предварительной аварии устройство производит 6 автоматических пробных пусков, длительностью 30 секунд каждый – через 5, 20, 60 минут, затем через 6, 12 и 24 часа. При появлении воды во время любого из пробных пусков, насос автоматически включается и переходит в режим накачки.
В случае отсутствия воды в течение полного цикла пробных пусков, насос выключается и переводится в режим аварии.
Выход из режима аварии производится вручную, путем отключения блока управления от электропитания не менее, чем на 6 секунд.
Технические характериcтики

Параметры электрической сети – ~220 В ± 10%, 50 Гц.
Мощность насоса – до 1,5 кВт.
Максимальный ток – не более 16 А.
Ток нагрузки – не более 10 А.
Предельно допустимое давление в системе – 0,6 МПа (6 бар).
Допускается применение блока управления ТУРБИ-М1 в системах повышения давления, при этом суммарное давление в системе должно быть не выше 6 бар.
Давление включения насоса Рмин – 1,5 … 1,8 бар.
Минимальная чувствительность датчика потока – 2 л/мин.
Максимально допустимый поток воды – 100 л/мин.
Допустимый диапазон температур воды – +5 … +35°С, при температуре окружающей среды от +1 до +40°С.
Требования к перекачиваемой жидкости – чистая вода без абразивных частиц и волокнистых включений, максимальный размер примесей – 1 мм.
Присоединительные размеры – 1" наружная резьба х 1" наружная резьба.
Класс защиты – Ip65.
