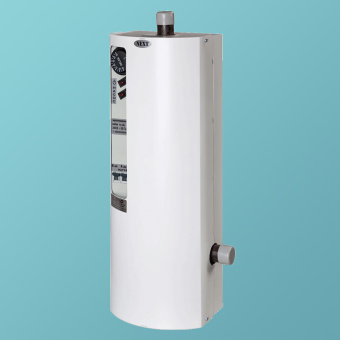

Котёл эл. 12 верх/бок автомат 1" 220/380В ЭРДО NEXT ЭВПМ-12

Электроводонагреватели ЭВПМ-NEXT (далее водонагреватели или электрокотлы) предназначены для водяного отопления зданий, имеющих открытую или закрытую отопительную систему, работающую при давлении не более 0,2 МПа (20 м водяного столба) при напряжении трёхфазной сети 380В или однофазной сети 220В.

Электрокотлы могут использоваться в качестве основного или резервного источника теплоснабжения. Они не нуждаются в постоянном обслуживании, экологически безвредны и безопасны.

Электроводонагреватель состоит из корпуса, стальной ёмкости, пульта управления, закрепленного внутри корпуса. В верхней части ёмкости, во фланце, смонтированы трубчатые электронагреватели.

Элeктрoкoтёл имеет встроенный пульт управления, предназначенный для переключения мощности и регулирования температуры нагрева теплоносителя. Регулятором температуры элeктрoкoтла служит капиллярный термостат, термочувствительный элемент которого закреплён в средней части стальной ёмкости (резервуара). В котле имеется колодка для подключения циркуляционного насоса. Его включение (если он подключен к водонагревателю) производится клавишей, расположенной на лицевой панели электрокотла. Для защиты от перегрева электроводонагреватель оборудован самовозвратным датчиком аварийного отключения (температура срабатывания  90†5 оС).

Верхний напорный и нижний обратный патрубки предназначены для присоединения водонагревателя к системе отопления. В ЭВПМ-NEXT реализована возможность изменения расположения патрубков подачи и обратки относительно лицевой панели при монтаже. На лицевой стороне водонагревателя расположена ручка регулятора температуры и клавиши переключения мощности. На нижней части корпуса имеется заглушка ступенчатая для ввода в пульт питающего кабеля. Болт для крепления заземляющего провода расположен внутри корпуса на кронштейне крепления колбы котла

.

    ЭВПМ-NEXT-9 ВП    ЭВПМ-NEXT-12 ВП
Номинальная потребляемая мощность, кВт     9.45     12.0
Ступени мощности, кВт     3/3/3     4/4/4
Напряжение питания, В (±10%)    ~220/380
Частота тока, Гц    50
Температура воды на выходе, °С    30…85
Класс защиты по ГОСТ 27570.0    1
Площадь отапливаемых помещений при расчетной температуре 25°С и высоте помещения до 2,7 м, м²     85…90     115…120
Присоединительные размеры патрубков     G1"     G1"
Теплоноситель     Вода  pH ≤ 7
Габаритные размеры, мм
   Длина    175
   Ширина     250
   Высота    590
Колодка для подключения циркуляц. насоса    есть
Колодка для подключения GSM-модуля Котел.Ок или выносного комнатного терморегулятора     есть
Масса изделия, кг (не более)     9,5     9,5
Электрокотёл настенного типа.
