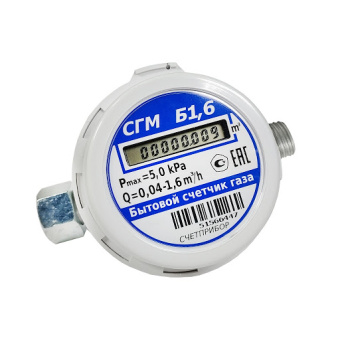

Счетчик газа СГМБ-1,6 г.Орёл с выносным элементом

Счетчик предназначен для измерения проходящего через него объема газа (природного газа по ГОСТ 5542-87,
сжиженного газа по ГОСТ 20448-90 и других газов, не агрессивных к материалам счетчика) индивидуальными потребителями.
1.2 Счетчик состоит из: струйного автогенератора, заключенного в герметичный корпус с присоединительными патрубками;
электронного блока; литиевой батареи для электропитания электронного блока; крышки корпуса с пломбировочным кольцом.
1.3 Применяемый метод измерений – косвенный. Частота и количество автоколебаний, создаваемых струйным автогенератором,
пропорциональны расходу и объему газа, прошедшего через счетчик.
1.4 На индикаторном устройстве (ЖКИ) цифры слева до точки показывают объем газа в кубических метрах,
а три цифры после точки - в долях кубического метра.
Наличие начальных показаний обусловлено проведением испытаний и первичной поверки.
1.5 Направление потока газа обозначено стрелкой на корпусе счетчика.
1.6 Рекомендуемая основная нагрузка: 4-х конфорочные газовые плиты с духовкой.

Наименование параметра                                  Единица измерения    Значение параметра

1 Минимальный объемный расход, Qmin                    м3/ч                                 0,04

2 Максимальный объемный расход, Qmax                 м3/ч                                  1,6

3 Цена деления младшего разряда
    индикаторного устройства                                        м3                                   0,001

4 Вес импульса                                                               м3                                    0,01

5 Максимальное рабочее избыточное
давление газа, Рmax                                                     кПа                                      5

6 Потеря давления газа при Qmax, не более             кПа                                    1,3

7 Температура измеряемой среды º С              от - 10 до + 50

8 Условия эксплуатации:

температура окружающего воздуха                            º С                            от - 10 до + 50

относительная влажность, не более                            %                                       80

атмосферное давление                                                кПа                           от 84 до 106,7

9 Емкость индикаторного устройства                       м3                                 99999,999

10 Напряжение электропитания от
     литиевой батареи                                                      В                                      3,6

11 Срок службы литиевой батареи, не менее           лет                                     12

12 Габаритные размеры, не более мм.:

- длина  110

- ширина 84

- высота 82

13 Присоединительная резьба по ГОСТ 6357-81   дюйм                                     1/2

14 Масса счетчика, не более                                       кг                                       0,6

15 Диаметр условного прохода                                  мм                                       15

16 Средний срок службы, не менее                           лет                                       12

17 Средняя наработка на отказ, не менее                  ч                                     210000
